ECO2

Difuzory s nuceným ohřevem vzduchu

Série produktů ECO zajišťují vytápění s nuceným elektrickým ohřevem v jednotlivých místnostech v nízkoenergetických a pasivních domech.

ECO1, ECO2 a ECO4 jsou varianty pro montáž na stěnu a ECO3 pro montáž na strop. Přesné nastavení je dosaženo inteligentní řídicí jednotkou ECOT.

Návrh budov pro pasivní domy začíná minimalizací potřeby vytápění a chlazení.

V nejlepším případě je energetická náročnost pro vytápění pasivního domu pro místnosti nejvýše 20-30 kWh na hrubý čtvereční metr a 10-20 W a metr čtvereční pro místnosti.

Nízká celková spotřeba topného výkonu vyžaduje, aby topný systém fungoval také při nízkém výkonu a rychle reagoval na změny. Teploty v místnosti musí být individuálně řízené, aby bylo dosaženo vysoké energetické účinnosti a tepelného pohodlí.

Parametry ECO2:

  • Připojovací rozměry: ø125
  • Průtok vzduchu 18 - 54 m3/hod
  • 230 V
  • Povrchová montáž na zeď
ECO2 Climecon
ECO2-instalacepdf2.54 MB
ECO_nastavenipdf1.74 MB
ECO_manual_engpdf244.53 KB
Série ECO - technický listpdf2.06 MB

rozměry, nastavení, dimenzování, průtok vzduchu

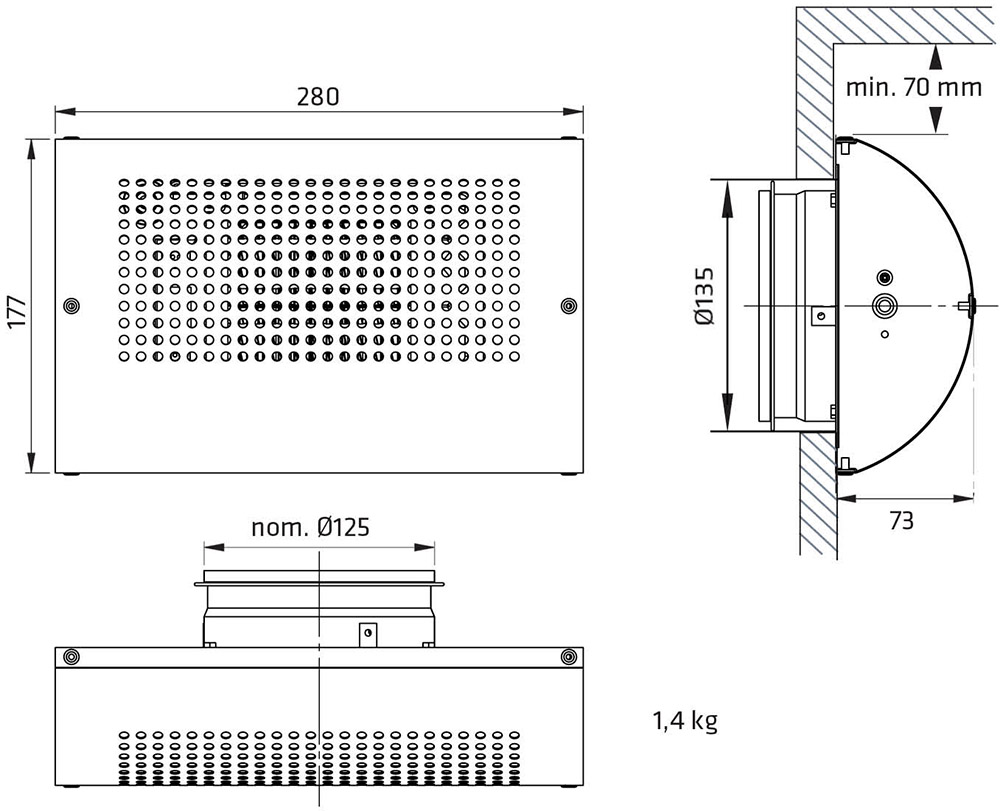

  • Rozměry

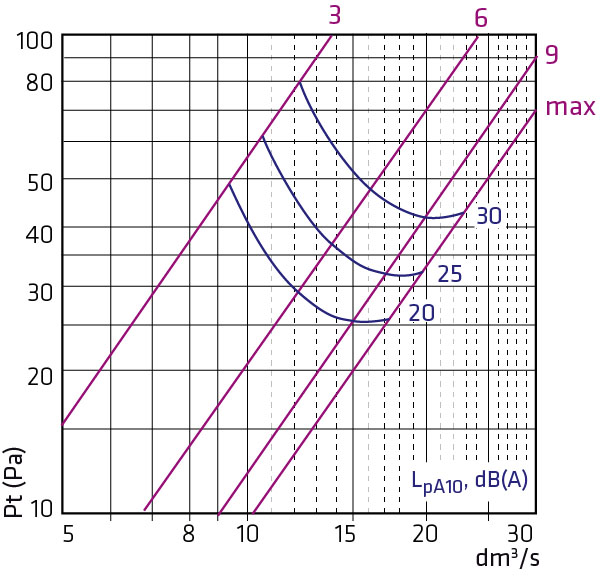

  • Dimenzování
  • Grafické znázornění

                                      Topení na:

    ECO 1 Lb = 0,5 x L0,2
    ECO 2 Lb = 0,4 x L0,2
    ECO 4 Lb = 0,4 x L0,2
    ECO 1 Lb = 0,7 x L0,2
    ECO 2 Lb = 0,6 x L0,2
     ECO 4 Lb = 0,6 x L0,2
    Změna teploty přívodního vzduchu nemá vliv na délku rozptylu. Šířka rozptylu se zvyšuje.



    ECO 2 délka rozptylu

    Zařízení je zcela otevřeno, horní okraj je 100 mm od stropu.
    Změna teploty přívodního vzduchu nemá vliv na délku rozptylu. Šířka rozptylu se zvyšuje.

  • Zvuková izolace

    Hladina zvuku se zvýší, pokud je vzdálenost krytu pod 3x Ød:

    • po ohybu max +4 dB (A)
    • po T spoji +8 dB (A)

  • Tiché a energeticky účinné teplo

    Tiché provozní ohřívače ECO s dodávaným vzduchem pracují na základě požadavků jednotlivých místností na ohřev vzduchu, který je přibližně 15-17 °C.

    Předehřívaný přívod vzduchu 15-17 °C

     Řídící jednotka topení

     Dodávaný vzduch se ohřívá na požadovanou teplotu v místnosti

  • Rychlost proudění a teplota
    Rychlost proudění
    Elektrické ohřívače ECO dosahují rovnoměrného rozložení vzduchu v celém prostoru díky svému vysokému poměru míchání.
    Teplota

    V místnostech vytápěných ohřívači ECO s nuceným ohřevem vzduchu je rozložení teploty v celém prostoru místnosti rovnoměrné a to i v pasivních domech. Chladnější oblast v přední části grafu způsobuje ochlazený vzduch skrz okno.

    V pasivních domech bude přiváděný vzduch z horní části stropu rovnoměrně rozložen po celé místnosti.
